SVERKER900繼保與變電站測試系統簡介：
?SVERKER900繼保與變電站測試系統是測試工程師的*工具箱，滿足了配電變電站、新能源發電站和工業上日益增長的三相測試需求
?儀器帶有一個直觀的LCD觸摸屏，擁有強大的電流源和電壓源以及多樣化的測試功能。
?SVERKER900是專為二次側繼保的手動基礎三相的測試而設計的
?除此之外，儀器也可以進行各種一次側的測試，通過三相電壓通道和電流通道的串并聯，*大輸出為900V 交流電壓和105A交流電流
?三個電流通道和四個電壓通道中的每個通道都可以*立地調節輸出參數的幅值、相角和頻率
?第四個電壓通道可以模擬母線，從而完成數字保護的測試

三個電流通道并聯

四個電壓通道串聯


SVERKER900繼保與變電站測試系統特點：
?變電站三相測試工具箱
?三電流通道+四電壓通道
?*立運行
?結構堅固、可靠性高，適合現場使用
?單相測試*大輸出900V電壓和105A電流
?一次側和二次側測試


SVERKER900繼保與變電站測試系統應用:
?配電變電站、發電變電站的調試與維護
?繼電保護
機械繼電器
靜態繼電器
數字繼電器
?繪制電流互感器的勵磁曲線
?互感器變比測試
?CT負載測試
?極性測試
?阻抗測試
?開關柜一次側注入
三相
單相
?檢測SCADA報文及測試值
?檢測接線

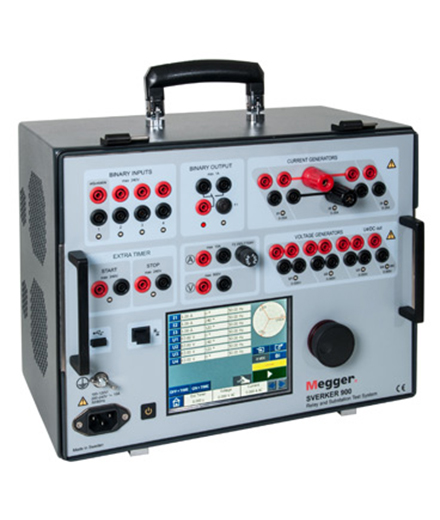

SVERKER900面板介紹
1.二進制輸入，端口1 - 4
二進制輸入端口是*立的可編程門電路，可以將其設置為電壓模式或觸點監測模式。
2.計時器
這個計時器能夠接收開始和停止輸入信號，也可以用于測試由SVERKER觸發的外部的周期信號及序列。
3.二進制輸出端口
二進制輸出可以用于模擬常規的斷開和閉合動作，以達到測試斷路器故障原因或模擬類似的電力系統運行方式的目的。
4.A 和 V
電流和電壓通過儀器內置的電流表和電壓表進行測試，儀器也可以測試電阻、阻抗、相角、功率和功率因數。讀數會在顯示屏上顯示。這些儀表也可以測試外部回路的信號。
5.電流通道
電流通道相互之間可以串聯或并聯。測試過程中電流通道會根據負載輸出*大的相關電壓，并且可以在帶載測試過程中自動調節量程。
6.電壓通道
電壓通道相互之間可以串聯或并聯
7.SB
可連接鍵盤、鼠標、存儲測試數據以及升級內部軟件。
8.主電源接口
9.接地端
10.On/Off開關
11.以太網端口
用于被授權的維修。
12.觸摸屏
5.7” LCD觸摸屏。
13.主旋鈕
F用于設置電流、電壓和其它參數的值。
?所有的輸出端的信號都不會受到主電源電壓和頻率突變的影響。由于反饋回路的存在，負載的變化也不會影響輸出。
?所有的電壓源和電流源相互之間以及與地之間都帶有電氣隔離。
?所有的輸出信號頻率可調。



人機界面
?儀器前部的人機界面為用戶提供了非常簡單的方式來手動或半自動地進行測試，這些測試可以是簡單的一次側開關柜注入，也可以是復雜的二次側繼保測試。有了內置的電腦操作系統和觸摸屏，操作變得非常簡單。
?儀器的人機界面使得測試變電站繼?；蛞淮蝹?cè)設備時不需要再攜帶電腦。直觀的菜單和觸摸按鍵可以簡單快速地選中所需的測試。人機界面還包含了非易失性數據存儲器，用于存儲測試設置和測試結果。測試結果文件可以通過USB口在SVERKER 900和PC之間互相傳遞。測試文件的保存格式為csv，可以使用Excel來創建報告。


測試工具箱
?SVERKER 900含有一系列的測試工具箱，可根據不同的測試選擇相應的工具箱。不同的工具箱的電壓和電流發生器都可以進行調節，并且使用主旋鈕控制它們。


主工具箱
?時間測試
?手動測定繼保的合閘和跳閘時間
?一般步驟：設置 — 注入 — 測試


CT勵磁工具箱
?用于測定電流互感器的拐點電壓故障前—故障中工具箱
?時間測試 — 主要用于測試需要模擬故障前狀態的繼保


勻速上升工具箱
?自動測定保護吸合閥值
?時間測試，測試?yán)绲椭軠p載的繼保


序列發生工具箱
?模擬序列，如自動重合閘、電機啟動、接地故障再現


阻抗工具箱
?阻抗界面使測試人員可以直接從阻抗平面來測試保護，SVERKER 900會自動將阻抗值轉化為電壓和電流信號。
?故障前和故障中測試
?阻抗勻速上升


繼保測試
?SVERKER900可以對大多數繼保設備進行手動測試。幾乎所有類型的保護都可以被測試，從新式的多功能繼保到機電式繼保。儀器可以產生*大105A的電流，輸出頻率從10Hz - 600Hz，包含直流。在“專家”模式下，用戶可以設置多頻疊加的信號。儀器堅固耐用，適合在各種不同溫度的現場使用，智能化的軟件使得測試迅速


應用案例：
?重要！
?使用儀器前請*閱讀使用說明。
?下圖是常規測試的連接圖，適合絕大多數的繼電器測試
