7MC0310-1AB 7MC0715-1AB 7MC0520-1AB雙色高溫計 7MC2035-2AB 雙色紅外測溫儀
作者：admina來源：時間：2025-05-07 11:54:59瀏覽量：125人閱讀
7MC0310-1AB 7MC0715-1AB 7MC0520-1AB雙色高溫計 7MC2035-2AB 雙色紅外測溫儀

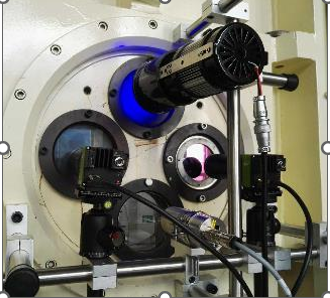

高溫高壓激光加熱浮區晶體生長爐高溫計
精工儀器生產的雙色測溫儀通過測量?jī)蓚€(gè)不同波長能量的比值來確定物體的溫度，先進的軟、硬件設計，可滿足在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。
它除了適用于一般工業場合的溫度測量外，也適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。
精工儀器生產的雙色紅外測溫儀可應用于中、高溫2000℃以下雙色測溫需求，如：線棒材、熱軋板、鍛造、鑄造、水泥窯、熱處理、感應加熱、單晶硅和多晶硅等各種工業場合溫度的測量。也可以應用于真空爐、石墨爐、高溫爐等超高溫3000℃以下雙色測溫的應用，并具有較高的穩定性。紅外測溫儀分類
紅外測溫儀通過物體發出的紅外輻射能量大小來確定物體的溫度。理論上講，任何高于絕對零度的物體都能發出紅外輻射能量。紅外測溫儀按測量波長的多少可分為單色紅外測溫儀、雙色紅外測溫儀、多色紅外測溫儀。
產品特點
? 測溫范圍覆蓋250℃～3000℃
? 測溫精度0.5%,重復精度為2℃，分辨率0.1℃
? 響應時間5ms～99.99s可調
? 采用手動可調焦鏡頭，標準焦距0.35m至無窮遠，近焦距0.2m～0.5m可調
? 對探測器采用PID恒溫控制，自帶全量程溫度補償，避免了環境溫度對測量精度的影響
比色測溫儀又稱雙色測溫儀。它是利用鄰近通道兩個波段紅外輻射能量的比值來決定溫度
的大小。比值與溫度的關系是線性的，這是由探測器的性能決定的。
雙色測溫儀能夠消除水汽、灰塵、檢測目標大小變化、部分被遮擋、發射率變化等的影
響，雙色測溫儀測量絕大數灰體材料時不需要修正雙色系數，雙色測溫儀測量一個區域內最高溫度的平均值。
精工儀器的雙色紅外測溫儀可以克服嚴重水汽、灰塵、檢測目標大小變化、部分被遮擋、發射率變化等的影響，即使檢測信號衰減95%，也不會對測溫結果有任何影響。獨特的軟件算法，可以克服氧化層的影響。軟硬件設計，適用于百萬倍動態信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
|
型號
|
7MC0310-1AB
|
7MC0715-1AB
|
7MC0520-1AB
|
7MC2035-2AB
|
|
測溫范圍
|
300℃～1000℃
|
700℃～1500℃
|
500℃～2000℃
|
2000℃～3500℃
|
|
探測器
|
Si/Si（疊層硅）
|
|
單色工作波長
|
1.08μm
|
|
比色工作波長
|
波長1：（0.7～1.08）μm；波長 2：1.08μm
|
|
主要應用
|
熱軋、線棒材、金屬鍛造、鑄造、感應加熱、溶化的玻璃、水泥窯、半導體、真空爐、多晶硅、單晶硅
|
高溫爐、石墨爐、真空爐、半導體
|
|
距離系數
|
60：1
|
標準100：1，
60：1需定制
|
200：1
|
|
測量距離
|
標準焦距：0.35m至無窮遠可調；近焦距：0.2m～0.5m
|
|
測量精度
|
±0.5%T（T為測量溫度值）
|
|
分辨率
|
0.1℃
|
|
重復精度
|
±2℃
|
|
單色系數
|
0.100～1.100，步距0.001可調。
|
|
雙色系數
|
0.850～1.150，步距0.001可調。
|
|
響應時間
|
最快5ms，5ms-99.99s可調節
|
|
信號處理
|
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能
|
|
輸出
|
第一組多種模擬量輸出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切換），
輸出分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA
|
|
第二組模擬量輸出4mA～20mA，分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω
|
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，
導通電阻≤2Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms
|
|
PNP電平輸出（輸出電流100mA，帶過載保護）
|
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能
|
|
顯示方式
|
采用工業級自發光OLED顯示屏
|
|
供電電源
|
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）
內置EMI濾波器，可抗2500VDC脈沖群的干擾。
|
|
預熱時間
|
內置40℃恒溫加熱器，通電10min后測溫。內置全程溫度補償，
測溫精度幾乎不受環境溫度的影響。
|
|
瞄準方式
|
可見高亮度綠燈或目鏡瞄準，2選1
|
|
接口
|
進口密封插頭和12芯高溫屏蔽電纜
|
|
使用環境
|
不帶水冷：-20℃～+60℃，吹掃壓力為0.1MPa，流量為6L/ min
帶水冷：-20℃～+200℃，冷卻水壓力為0.2MPa，流量為2L/min
|
|
防護等級
|
IP65
|
